TD型斗式提升機
TD型斗式提升機
一、概述
目前國內常用的斗提機均為垂直式，較新型符合標準TB3926--85的有TD型、TH型它們的主要特征、用途及型號見表l
型 式
TD型
TH型
結構特征
采用橡膠帶作牽引構件
采用鍛造的環形鏈條作為牽引構件
卸載特征
采用離心式或混合式方式卸料
采用混合式或重力式方式卸料
適用輸送物料
松散密度ρ＜1．5t/m3的粉狀、粒狀，小塊狀的無磨琢性、半磨琢性物料
松散密度p＜1．5t／m’的粉狀、粒狀.小塊狀的無磨琢性、半磨琢性物料
適用溫度
被輸送物料溫度不得超過60℃，如采用耐熱橡膠帶時溫度不超200℃
被輸送物料溫度不得超過250℃
型 號
TDl00、TD160、TD250、TD315，TD400、TD500、TD630
TH315、TH400、TH500、TH630(TH800)(TH1000)①
提升高度
約在4—40mm范圍內
約在4．5—40mm范圍內
輸送量
4—238m3/h
35—185m3/h
二、TD型斗式提升機
(一)技術性能(表2)
(二)主要結構

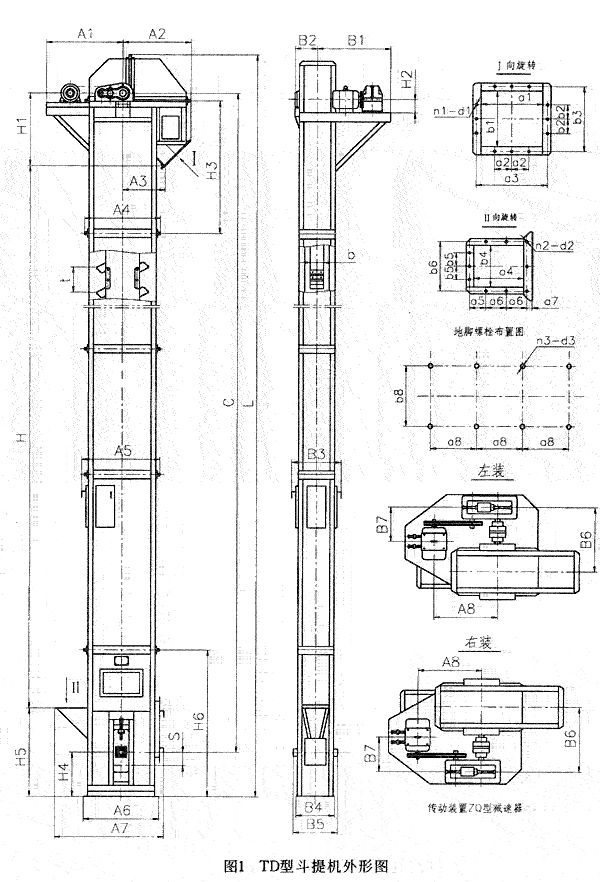

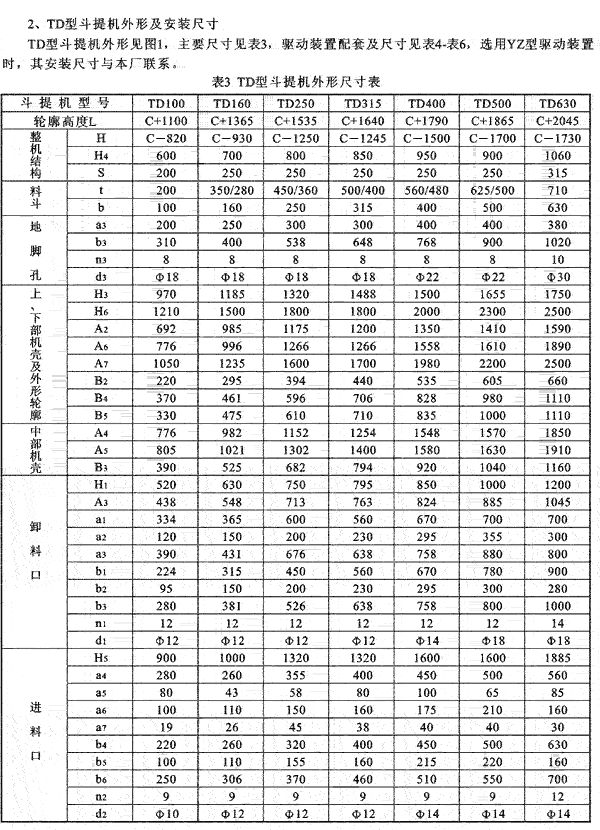

1、TD型斗提機結構型式

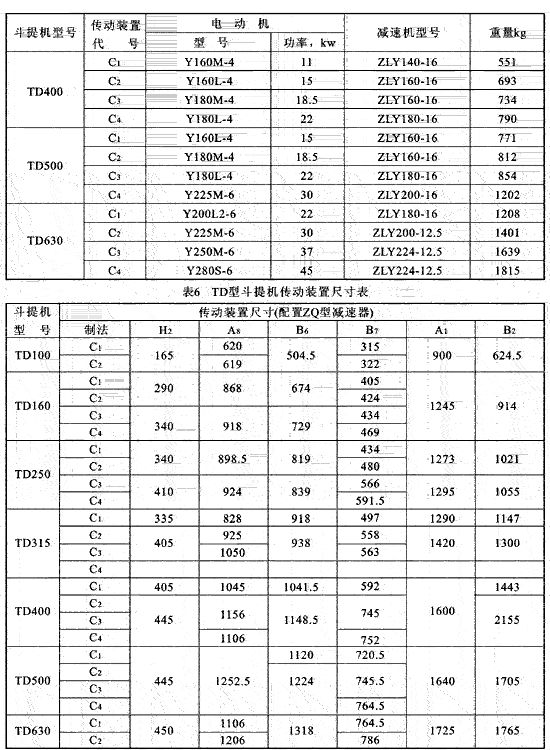

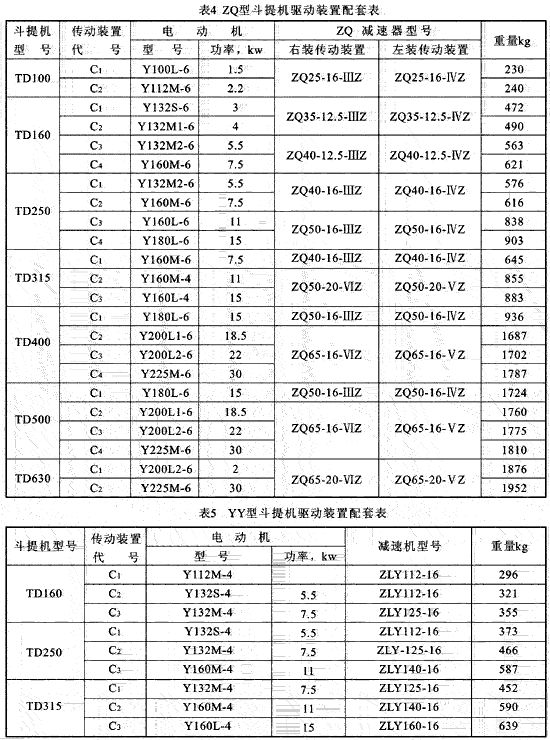

(1)傳動裝置 TD型斗提機的傳動裝置有兩種形式，分別配有YZ型減速器或ZQ(YY)型減速器。YZ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺、聯軸器等，便結構緊湊，重量輕，而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。
(2)TD型斗提機備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深 斗)
表2 TD型斗提機技術性能
斗提機型號
TD100
TD160
TD250
TD315
料斗型式
Q
H
Q
H
Zd
Sd
Q
H
Zd
Sd
Q
H
Zd
Sd
輸送量m3/h
4
7．6
9 16 16 27
20
36
38
59
28
50
42
67
料斗容積 L
0．15
0．3
049 0．9 1．2 1．9
1．12
2．24
3．0
4．6
1．95
3．55
3．75
5．8
料斗運行速度，m/s
1．4
1．4
1．6
1．6
滾簡轉速r/min
67
67
61
6l
斗提機型號
TD400
TD500
TD630
料斗型式
Q
H
Zd
Sd
Q
H
Zd
Sd
Q
H
Zd
Sd
輸送量m3/h
40
76
68
UO
63
116
96
154
-
142
148
238
料斗容積L
3．1
56
5．9
9．4
4．84
9．O
9．3
14．5
-
14
14.6
23．5
料斗運行速度 r/min
1．8
1．8
2．0
滾筒轉速r/min
55
55
48
①,具體選型時應根據物料度，求得由修正值，以此值修正表中所給輸送量。表中料斗容積為料斗盛水時容積，與實際填充量相近，故輸送量計算時未考慮填充系數
