一、概述

　　ZZG 系列低矮式振動給料機是本我廠根據引進英國技術開發的低矮式自同步慣動給料設備，主要用于粗碎破碎機前道與輸送大塊物料用，是粗碎破碎機必不可少的配套設備。
　　本系列共有5 種型號，分9U 與本我廠5 種標準粗碎用領式破碎機配套使用，也可以作為其它 型式破碎機的給料設備。

　　二、結構特點

　　本給料機的運動由兩臺同規格，作相對旋轉的振動電機產生，固定在給料機箔體兩側的振 動電機是雙出釉，軸端裝有可調夾角的偏心塊。

　　機器由箱體、振動電機、柵條排和彈簧減振裝置等四部分組成。箱體為一剛性結構，內測 與物料接為雙臺階式，間隙呈楔形以利徘料，柵條材質為耐磨高錳鋼。減振裝置采用優質螺旋 彈簧。

　　本給料機的工作面分輸送段和柵條段兩區域。輸送段呈水平狀，柵條毆呈傾斜狀。在上方 裝置給科斗，供貯存原料混合料之用，輸送段即作為貯料斗的底面，在下方供排除廢料之用， 柵條排根據用戶要求可以設計成篩板式或宜板式。

　　本機為新機型，由于具有Du特的優越性，在國外已廣泛應用，與其它給料機相比，具有如下的明顯優點：

　　1 、具有足夠的剛性，能經受大塊石科的沖擊；

　　2 、給料機工作面長寬比合理，保證了設計在上面積料斗的容積，便于卡車卸料；

　　3 、結構緊湊，無復雜傳動部份，維修方便，價格低廉；

　　4 、設有柵條段，可排除廢料；

　　5 、機器為低矮型，與粗碎破碎機組成粗破機組時，為合理布置各種設備創造了條件，機組 高度大幅度降低，便于機組的整體運輸，也為原料輸送段降低了上建工作量。

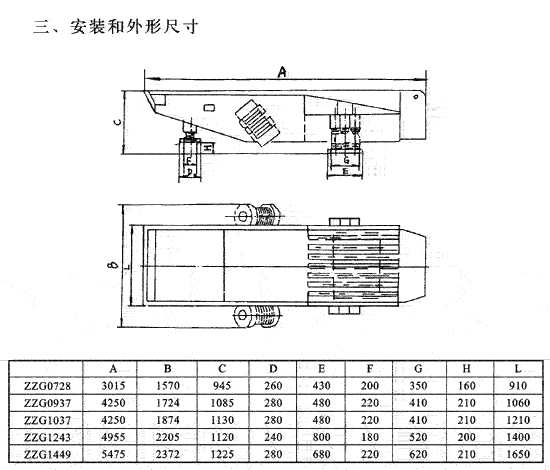

　　四、規格性能
