慣性共振式給料機
XJGF系列慣性共振式給料機工作現場
一、用途和特點
XJG、XJXF系列慣性共振式給料機，化工給料機是我我廠引進國外技術，替代進口產品的機型，采用雙質體近共振原理，參照國內外各類給料機優點及用戶使用要求而研制的，給料機的主振系統采用了特制橡膠與金屬板粘合組合式主振彈簧，隔振系統采用了復合式彈簧。該機調速采用機械調速，但可根據用戶要求配備變頻調速器實現無級調速來改變振幅，以控制給料速度。激振器的偏心錘通過皮帶輪，由電動機帶動，具有防塵、防水、防爆等性能，結構合理、節能、噪聲小、重量輕、壽命長等特點，是一種理想給料設備。
慣性共振式給料機分非防爆型XJG型和防爆BXJG型定貨時可按下表選擇，設計可參照外型尺寸。
圖片為鞍鋼新一號高爐工作現場

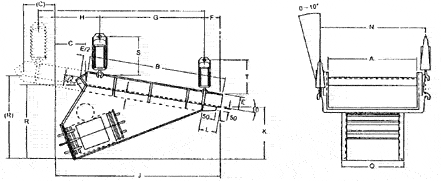

二、XJG型外型與尺寸
單位：mm
規 格
A
B
C
E
F
G
H
J
K
L
N
P
Q
R
S
T
XJG-50
500
760
130
130
87
648
119
775
320
95
590
40
400
455
460
160
XJG-70
700
1220
150
180
165
1010
140
1295
450
185
875
95
510
660
610
190
XJG-90
900
1370
100
200
133
1175
135
1340
440
150
1070
95
635
680
610
225
XJG-120
1200
1830
260
200
76
1600
390
2065
585
100
1440
75
740
900
550
480
XJG-150
1500
2140
420
200
210
1760
560
2520
745
230
1740
150
940
1120
635
555
XJG-180
1800
2440
540
200
355
1875
710
2940
810
380
2050
150
1115
1230
845
845
XJG-200
2000
2745
635
255
416
2100
820
3310
845
450
2270
180
1100
1320
845
845
XJG-240
2400
3050
620
255
480
2350
790
3625
840
510
2670
200
1385
1370
845
845
說明：XJG系列與GZX系列標準相同。(本產品己用單位：鞍鋼新一號高爐，齊大山選礦廠，香港特區牛頭角采石場)
三、XJGf型主要技術參數
規 格
功 率
( K W )
槽 體 尺 寸
( 寬 × 長 ) m/m
重 量
( K G )
槽 體 給 料 量 上 限
煤 ( t/h )
砂 子 ( t/h )
XJGF-70
3
700×1500
750
200
300
XJGF-80
3
800×1500
950
350
470
XJGF-100
4
1000×1750
1150
400
530
XJGF-110
4
1000×1750
1250
500
660
四、 XJG型主要技術參數
規 格
功 率
( K W )
槽 體 尺 寸
( 寬 × 長 ) m/m
重 量
( K G )
槽 體 給 料 量 上 限
煤 ( t/h )
砂 子 ( t/h )
XJG-50
3
500×760
750
100
150
XJG-70
4
700×1220
1100
240
360
XJG-90
4
900×1370
1400
320
480
XJG-120
4
1200×1830
1650
560
840
XJG-150
7.5
1500×2140
2100
960
1450
XJG-180
11
1800×2440
2600
1200
1800
XJG-200
15
2000×2745
3700
1520
2280
XJG-240
18.5
2400×3360
4800
1920
2880
.jpg)
圖片為香港特區牛頭角采石場工作現場
防爆XJG型給料機

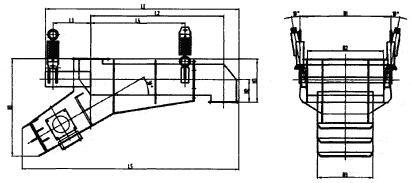

五、XJG型外型與尺寸
單位：mm
規 格
L1
L2
L3
L4
L5
H1
H2
H3
B1
B2
B3
XJGF-70
2650
1500
760
1100
2770
1185
300
550
1400
700
720
XJGF-80
2510
1500
500
1200
2575
1238
300
550
1200
800
720
XJGF-100
2550
1750
500
1240
2845
1280
300
550
1250
1000
720
XJGF-110
2760
1750
550
1600
2905
1308
300
550
1482
1100
720
